| 五轴联动加工中心 |

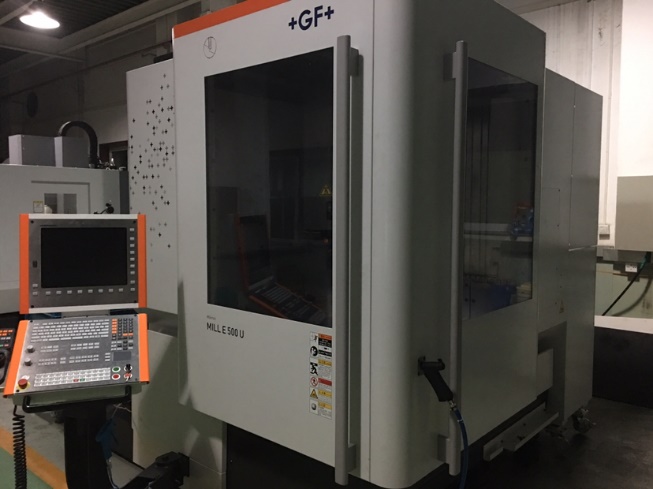

 仪器型号：MIKRON MILL E500U生产厂家：常州阿奇夏米尔机床有限公司
设备负责人：贺建伟
联系方式：010-82649231
所在位置：中科院物理所工厂
技术指标：
三个直线轴行程
X≥500mm
Y≥450mm
Z≥400mm
第四轴旋转C轴行程、转速、扭矩、分辨率
C轴= n*360°
C轴转速≥110RPM
C轴扭矩≥850NM
C轴分辨率：≤0.001
第五轴摆动轴B轴行程、转速、扭矩、分辨率
B轴行程≤ -65°
B轴行程≥+120°
B轴转速 ≥32RPM
B轴扭矩 ≥1890NM
B轴分辨率：≤0.001
机床精度
三轴定位精度: Pmax≤6µm
重复定位精度:Ps≤4µ
C轴定位精度
Pmax≤20arcsec
B轴定位精度
Pmax≤20arcsec |
|
|
